Tehnologia de producere a zgurii de titan

Materii prime pentru producerea zgurii de titan

Zgura de titan este obținută din concentrate de ilmenit. Ilmenitul este un mineral natural care conține până la 52,8% titan în termeni de dioxid de titan.

Ilmenita este o asociere a oxidului de titan cu fierul. Prin urmare, prima etapă de producție are ca scop separarea dioxidului de titan de oxizii de fier. Concentratul de ilmenit este redus în cuptoarele termice cu minereu (OTF) în prezența unui reducător care conține carbon (cărbune de lemn, antracit, cocs) pentru a realiza acest lucru.

Care sunt metodele de producere a zgurii de titan

Operații tehnologice pentru producția de zgură de titan

Se propune o tehnologie modernă, îmbunătățită pentru producția de zgură de titan printr-o metodă într-o singură etapă. Această tehnologie este complet gata de implementare.

Procesul de producere a zgurii de titan este procesul de topire a concentratului de ilmenit în cuptoare termice cu minereu cu arc (OTF) într-un mod semiînchis cu utilizarea unui amestec de pulbere pentru a obține zgură de titan cu un conținut specificat de oxid de fier, precum și metal asociat.

Cele mai importante proprietăți ale zgurii de titan, care determină procesul de topire prin reducere și capacitatea de a separa complet fierul și zgura și prelevarea lor din cuptor, sunt fiabilitatea, vâscozitatea și conductivitatea electrică.

Obținerea acestora printr-un proces periodic într-o singură etapă include următoarele operații tehnologice:

Transport, livrare și depozitare de materii prime;

Pregătirea și încărcarea amestecului, constând din concentrat de ilmenit, agent reducător și praf prins în cicloni, în OTF;

Reducerea topirii amestecului și obținerea unei topituri condiționate de zgură și metal asociat în OTF;

Turnarea cu oală de zgură și metal asociat;

Turnare lingouri;

Răcire lingouri;

Măcinarea și separarea magnetică a zgurii de titan;

Desulfurarea, alierea și carbonizarea metalului asociat;

Turnarea lingoului;

Livrarea consumatorilor de zgură de titan și metal asociat;

Reciclarea energiei reziduale.

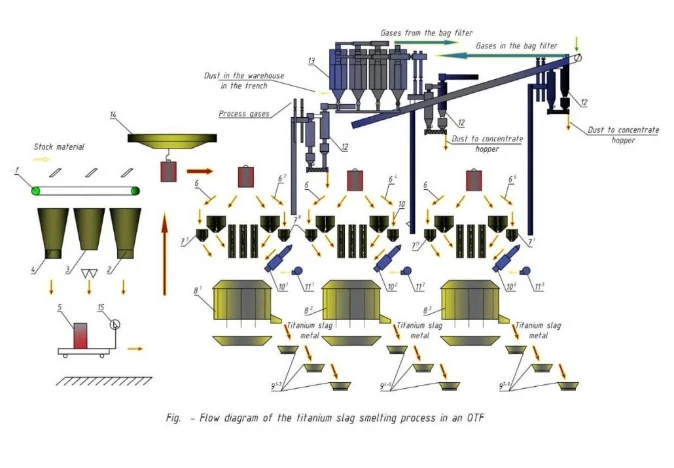

Diagrama fluxului procesului al procesului de topire a zgurii de titan

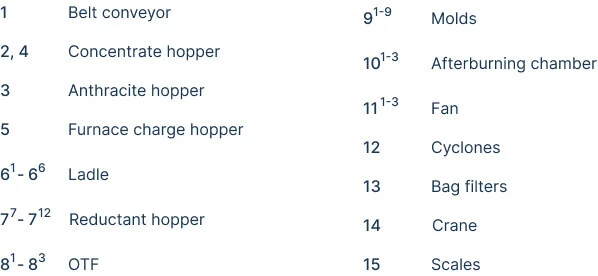

De la buncărele de încărcare, concentratul de ilmenit și reductorul sunt alimentate separat la buncărele de dozare (poziția 2-4) printr-un sistem de transportoare cu bandă (poziția 1). Componentele încărcăturii sunt dozate din buncărele de dozare în cantități calculate într-o oală (poziția 5) așezată pe un cărucior pe cântare (poziția 15).

Buncărele de încărcare a cuptorului de umplere (pozițiile 61-6) și buncărele de reducere (pozițiile 77-12), utilizate pentru reglarea zgurii, sunt realizate din oale (poziția 5), ​​care sunt transportate cu ajutorul unei macarale electrice (poziție) 14).

Încărcarea cuptorului termic cu minereu (OTF) are loc de la buncărele cuptorului printr-un jgheab de încărcare. Praful, captat în cicloanele procesului GCP al OTF, este introdus în cuptor cu încărcătura.

Este prevăzută o cameră de post-ardere pentru arderea ulterioară a gazelor de reacție (poz. 101-3). Aerul este furnizat în camera de post-ardere de către ventilatoare (poz. 111-3).

Extracția gazului de proces din OTF se realizează printr-un sistem de conducte de gaz. Gazele sunt curățate de praf în cicloane (poz. 12) și filtre cu saci (poz. 13).
