Cum se măsoară cu exactitate grosimea plăcii de titan?

Măsurarea precisă a grosimii unei plăci de titan este crucială în diferite industrii, de la aerospațial la dispozitive medicale. Ca furnizor de plăci de titan, am înțeles semnificația măsurătorilor precise a grosimii. Asigură calitatea și performanța produselor finale pe care le creează clienții noștri. În acest blog, voi împărtăși câteva metode eficiente pentru măsurarea cu exactitate a grosimii plăcilor de titan.

Importanța măsurării exacte a grosimii

Înainte de a intra în metodele de măsurare, este esențial să înțelegem de ce contează măsurarea exactă a grosimii. În industriile în care sunt utilizate plăci de titan, chiar și o ușoară abatere a grosimii poate avea consecințe semnificative. De exemplu, în aplicațiile aerospațiale, unde greutatea și rezistența sunt factori critici, o grosime incorectă poate afecta integritatea structurală a aeronavei. În dispozitivele medicale, cum ar fi implanturile, grosimea plăcii de titan poate afecta biocompatibilitatea și funcționalitatea acesteia.

Măsurarea exactă a grosimii ajută, de asemenea, la asigurarea respectării standardelor și specificațiilor industriei. Multe industrii au reglementări stricte cu privire la grosimea plăcilor de titan și nu îndeplinește aceste cerințe poate duce la respingerea produsului și la problemele legale potențiale.

Metode comune pentru măsurarea grosimii plăcii de titan

1.. Grosime mecanică

Calibrele mecanice de grosime sunt una dintre cele mai tradiționale și utilizate metode pentru măsurarea grosimii plăcilor de titan. Aceste calibre funcționează prin aplicarea unei forțe cunoscute pe placă și măsurând distanța dintre două suprafețe. Există mai multe tipuri de manometre mecanice de grosime, inclusiv micrometri și etrieri.

• Micrometri: Micrometrele sunt instrumente extrem de precise care pot măsura grosimea până în câteva micrometri. Ele constau dintr -un fus și o nicovală, iar grosimea plăcii este determinată prin rotirea degetului până când fusul face contact cu placa. Măsurarea este apoi citită de la scara de pe degetul.
• Etrieri: Etrierele sunt un alt tip de manometru mecanic care poate fi utilizat pentru a măsura grosimea plăcilor de titan. Acestea vin în diferite tipuri, cum ar fi etrierele Vernier și etrierile digitale. Etrierele Vernier folosesc o scară glisantă pentru a măsura grosimea, în timp ce etrierile digitale oferă o citire digitală pentru măsurători mai precise.

Avantajul calibrelor mecanice de grosime este simplitatea și accesibilitatea lor. Sunt ușor de utilizat și pot oferi măsurători exacte pentru o gamă largă de grosimi de plăci. Cu toate acestea, acestea necesită un contact direct cu placa, ceea ce poate fi o limitare a unor aplicații.

2. Calibrele cu grosime cu ultrasunete

Calibrele cu grosime cu ultrasunete sunt instrumente de testare nedistructive care folosesc unde ultrasonice pentru a măsura grosimea plăcilor de titan. Aceste calibre funcționează trimițând impulsuri cu ultrasunete prin placă și măsurând timpul necesar pentru ca impulsurile să se întoarcă înapoi de pe suprafața opusă. Grosimea plăcii este apoi calculată pe baza vitezei sunetului din titan și a timpului necesar pentru a se întoarce impulsurile.

Principalul avantaj al calibrelor cu grosime cu ultrasunete este natura lor nedistructivă. Acestea pot măsura grosimea plăcii fără a deteriora suprafața, ceea ce este deosebit de util în aplicațiile în care placa trebuie să rămână intactă. Calibrele cu grosime cu ultrasunete sunt, de asemenea, extrem de precise și pot măsura grosimile într -o gamă largă, de la câțiva milimetri la câțiva centimetri.

Cu toate acestea, calibrele cu grosime cu ultrasunete necesită o anumită abilitate și instruire pentru a funcționa corect. Precizia măsurării poate fi afectată de factori precum starea de suprafață a plăcii, prezența defectelor și tipul de traductor cu ultrasunete utilizat.

3.. Eddy Curent Grosime Grosime

Calibrele de grosime a curentului de curent sunt un alt tip de instrument de testare nedistructivă care poate fi utilizat pentru a măsura grosimea plăcilor de titan. Aceste calibre funcționează prin inducerea unui câmp magnetic alternativ în placă, care generează curenți eddy. Puterea curenților eddy este afectată de grosimea plăcii, iar gabaritul măsoară această modificare pentru a determina grosimea.

Calibrele de grosime a curentului de curent sunt deosebit de utile pentru măsurarea grosimii plăcilor subțiri de titan. Sunt rapide, fără contact și pot oferi măsurători precise într-o varietate de aplicații. Cu toate acestea, acestea sunt sensibile la conductivitatea electrică și la proprietățile magnetice ale plăcii, care le pot limita utilizarea în unele cazuri.

Factori care afectează precizia măsurării grosimii

Indiferent de metoda de măsurare utilizată, există mai mulți factori care pot afecta precizia măsurătorilor de grosime. Acești factori includ:

• Stare de suprafață: Starea de suprafață a plăcii de titan poate avea un impact semnificativ asupra exactității măsurătorilor de grosime. Suprafețele brute sau neuniforme pot provoca erori în calibrele mecanice de grosime, în timp ce contaminanții sau straturile de oxid pot afecta performanța calibrelor de grosime cu curent ultrasonic și eddy.
• Temperatură: Temperatura poate afecta și precizia măsurătorilor de grosime. Plăcile de titan se pot extinde sau contracta cu modificări de temperatură, ceea ce poate duce la măsurători inexacte. Este important să măsurați grosimea la o temperatură stabilă sau să compensați variațiile de temperatură.
• Locația de măsurare: Locația în care se măsoară grosimea poate afecta și precizia măsurării. Plăcile de titan pot avea variații de grosime pe suprafața lor, de aceea este important să se ia mai multe măsurători în diferite locații pentru a obține o medie exactă.

Asigurând măsurarea exactă a grosimii

Pentru a asigura măsurarea exactă a grosimii plăcilor de titan, este important să urmați unele bune practici:

• Calibrați instrumentele de măsurare: Calibrați regulat instrumentele de măsurare pentru a le asigura exactitatea. Acest lucru se poate face folosind un eșantion de referință standard cu o grosime cunoscută.
• Pregătiți suprafața plăcii: Curățați și pregătiți suprafața plăcii de titan înainte de a lua măsurători. Acest lucru poate ajuta la reducerea erorilor cauzate de rugozitatea suprafeței sau de contaminanți.
• Luați mai multe măsurători: Faceți mai multe măsurători în diferite locații de pe placă pentru a obține o medie precisă. Acest lucru poate ajuta la contabilizarea oricăror variații de grosime de pe suprafață.
• Utilizați metoda de măsurare corectă: Alegeți metoda de măsurare care este cea mai potrivită pentru grosimea plăcii și aplicația. Luați în considerare factori precum precizia, viteza și cerințele de testare nedistructive.

Concluzie

Măsurarea precisă a grosimii plăcilor de titan este esențială pentru asigurarea calității și performanței produselor finale. În calitate de furnizor de plăci de titan, vă recomand să utilizați o combinație de calibre mecanice, ultrasonice și cu curent de eddy pentru a obține cele mai precise măsurători. Urmând cele mai bune practici și ținând cont de factorii care pot afecta precizia măsurării, vă puteți asigura că plăcile dvs. de titan îndeplinesc specificațiile necesare.

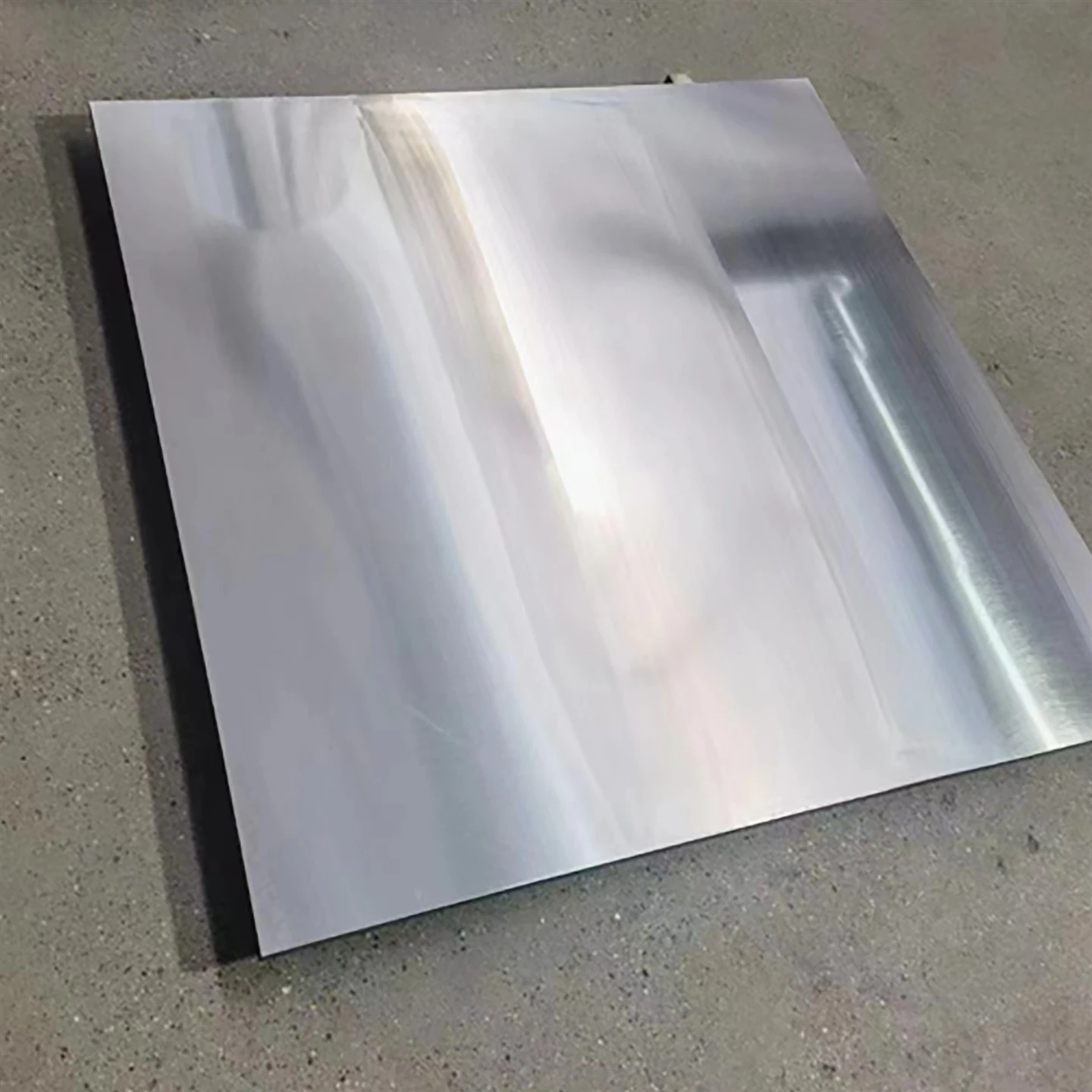

Dacă sunteți pe piață pentru plăci de titan de înaltă calitate, oferim o gamă largă de produse, inclusivFoaie de titan GR5,Placă compozită din titan, șiPulbere de dioxid de titan. Echipa noastră cu experiență vă poate ajuta în alegerea produsului potrivit pentru aplicația dvs. și vă poate oferi măsurători precise de grosime. Contactați -ne astăzi pentru a discuta cerințele dvs. și pentru a începe o negociere a achizițiilor.

Referințe

• Manual ASM, volumul 2: Proprietăți și selecție: aliaje neferoase și materiale cu scop special.
• Manual de testare nedistructivă, volumul 7: testare cu ultrasunete.
• Standarde internaționale ASTM pentru aliaje de titan și titan.
